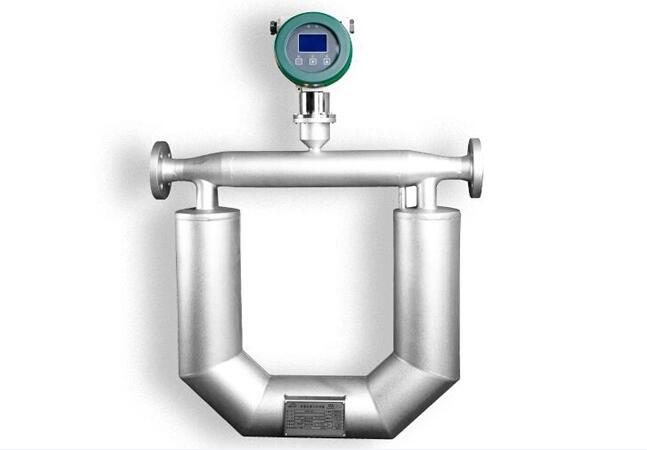

質量流量計概述
SKCMF質量流量計是我公司根據科里奧利力原理開發的一種新型的流量測量儀表，可直接測量封閉管道內流體的質量流量和介質的密度。流量計由流量測量傳感器和信號轉換器兩部分組成。
質量流量計應用
| 化工行業 |
石油行業 |
食品行業 |
其他行業 |
有化學反應的系統 |
如含水率分析
油品的裝卸；計量 |
飲料生產運輸
植物油；動物油；和其他油脂灌裝 |
制藥工業
涂料工業
造紙工業
紡織印染
運輸行業............. |
質量流量計特點
- 直接測量流體的質量流量（對能源計量和化學反應等生產過程控制有重要意義）。
- 測量精度高（0.1% 0.15% 0.2%）。
- 應用范圍廣（除了正常的流體測量外還可以測量難測的介質如非牛頓流體，各種漿液?懸浮液等）。
- 安裝要求不高（無上下游直管段的要求）。
- 運行可靠，維修率低。
質量流量計流量范圍
型號 |
尺寸(mm) |
流量?(kg/hr) |
零點穩定, kg/h |
0.2% |
SKCMF-003 |
3 |
9.6~96 |
0.0144 |
SKCMF-006 |
6 |
54~540 |
0.081 |
SKCMF-008 |
8 |
96~960 |
0.144 |
SKCMF-010 |
10 |
150~1500? |
0.225 |
SKCMF-015 |
15 |
300~3000? |
0.45 |
SKCMF-020 |
20 |
600~6000 |
0.9 |
SKCMF-025 |
25 |
960~9600 |
1.44 |
SKCMF-032 |
32 |
1800~18 000 |
2.7 |
SKCMF-040 |
40 |
3000~30 000 |
4.5 |
SKCMF-050 |
50 |
4800~48 000 |
7.2 |
SKCMF-080 |
80 |
12000~120 000 |
18 |
SKCMF-100 |
100 |
192000~192 000 |
30 |
SKCMF-150 |
150 |
36000~360 000 |
36 |
質量流量計流量參數
- 精度:±0.1~0.5%
- 重復性:±0.1~0.25%
- 密度測量范圍: 0.3~3g/cm3, 精度:±0.002 g/cm3
- 測量溫度:-50~+200℃(標準), -200~+200℃（超低溫）
- 環境溫度:-20~+60℃??或者-40~+60℃
- 測振管材質:SS316L;外殼材質: SS304
- 公稱壓力:4.0MPa(標準的高壓可定制)
- 防爆等級:Exd(ia)ⅡCT6Gb
- 供電：85-250VAC 或者18-36VDC
- 顯示：LCD質量流量體積流量密度溫度
- 輸出：脈沖+4-20mA
- 通訊：RS485 /HART
- 結構：一體/分體
- 四線制
質量流量計選型
| 型號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
描述 |
SKCMF- |
尺寸 |
003 |
|
|
|
|
|
|
|
|
|
|
DN3 |
006 |
DN6 |
008 |
DN8 |
010 |
DN10 |
015 |
DN15 |
020 |
DN20 |
025 |
DN25 |
032 |
DN32 |
040 |
DN40 |
050 |
DN50 |
080 |
DN80 |
100 |
DN100 |
150 |
DN150 |
結構 |
C |
一體 |
R |
分體 |
|
N |
-50…+200℃ |
H |
-50…+300℃ |
L |
-200…+200℃ |
壓力 |
1 |
1.6MPa |
2 |
2.0MPa |
4 |
4.0MPa |
Z |
Customized |
供電 |
D |
DC24V |
A |
AC220V |
Z |
22-245V |
信號輸出 |
R |
Pulse/4-20mA/RS485 |
H |
Pulse/4-20mA/HART |
電氣接口 |
M |
M20x1.5 |
N |
1/2”NPT |
Z |
定制 |
精度 |
1 |
0.1% |
2 |
0.15% |
3 |
0.2% |
4 |
0.5% |
連接 |
F |
法蘭 |
T |
螺紋 |
C |
卡箍 |
P |
焊接 |
Z |
|
定制 |
防爆 |
E |
Exd(ia)IICT6Gb |
N |
安全環境 |
其他 |
Z |
定制 |
|
